Prólogo
Ante la mejora del consumo y la creciente competencia entre marcas, el empaque de vidrio evoluciona rápidamente hacia la producción de lotes pequeños, múltiples variedades y alta calidad.
Para fabricantes de envases de vidrio, el reto ya no es solo producir botellas, sino lograr cambios rápidos de modelo, producción estable y reducción continua de costos sin sacrificar la calidad.
Las máquinas formadoras rotativas de botellas H8S y H9S de Chuda Intelligent surgen para cubrir estas demandas sectoriales. Cuentan con un proceso de producción paralelo multimolde rotativo pionero mundial desarrollado internamente, junto a un sistema de control inteligente basado en bus industrial EtherCAT. Aportan soluciones innovadoras para la fabricación de envases de vidrio mediante tecnologías inteligentes, flexibles y digitalizadas, y se han convertido en uno de los equipos formadores más extendidos del sector.

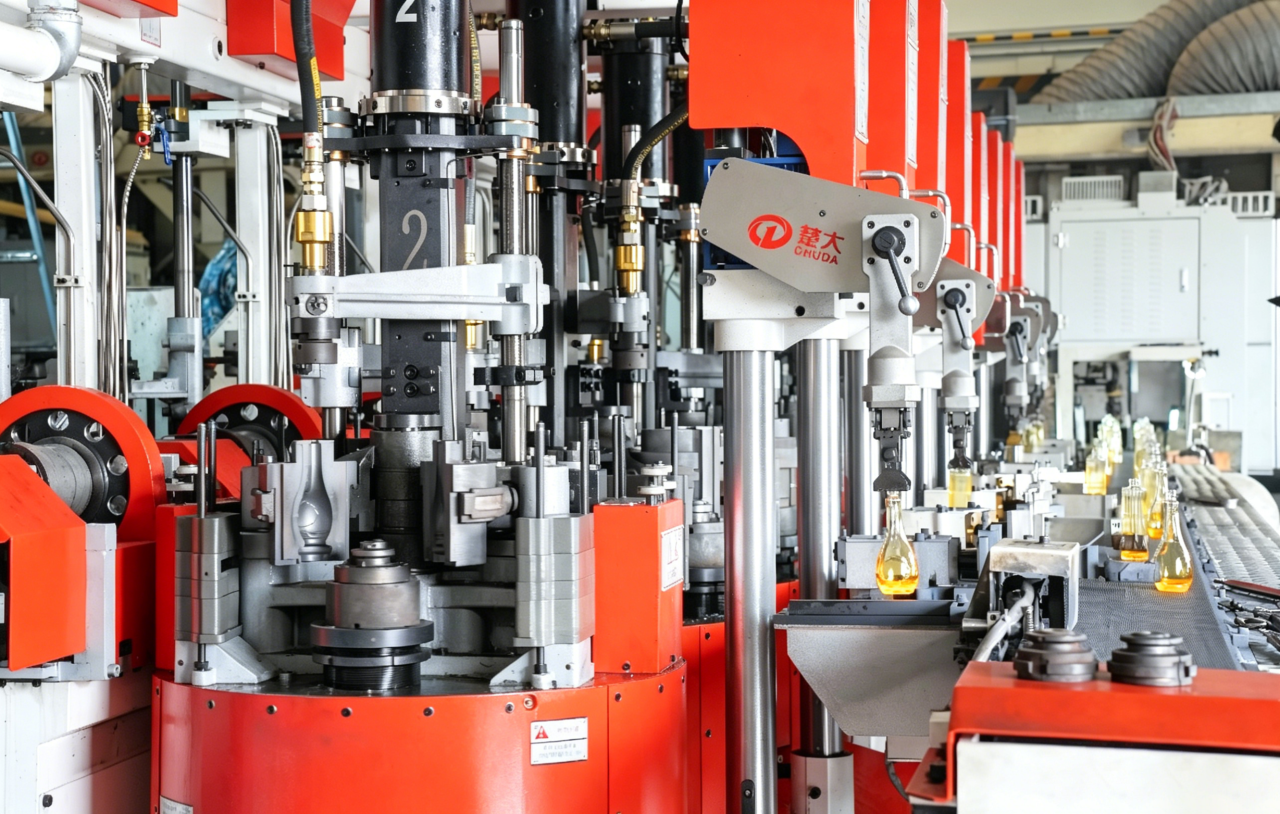

Máquina formadora rotativa de botellas Chuda Intelligent
Esta máquina adopta un proceso de un molde inicial asociado a varios moldes de soplado: el modelo H8S cuenta con 4 moldes de soplado, mientras que el H9S integra 2 unidades. El H9S incorpora un mecanismo de soplado sincronizado que gira junto a los moldes, reduciendo el ciclo de moldeo y aumentando la eficiencia productiva.
La estructura multimolde amplía el tiempo de conformado y enfriamiento del vidrio dentro de los moldes, mejora la calidad y amplía el abanico de productos fabricables, con ventajas irreemplazables para botellas de fondo grueso y envases cosméticos.

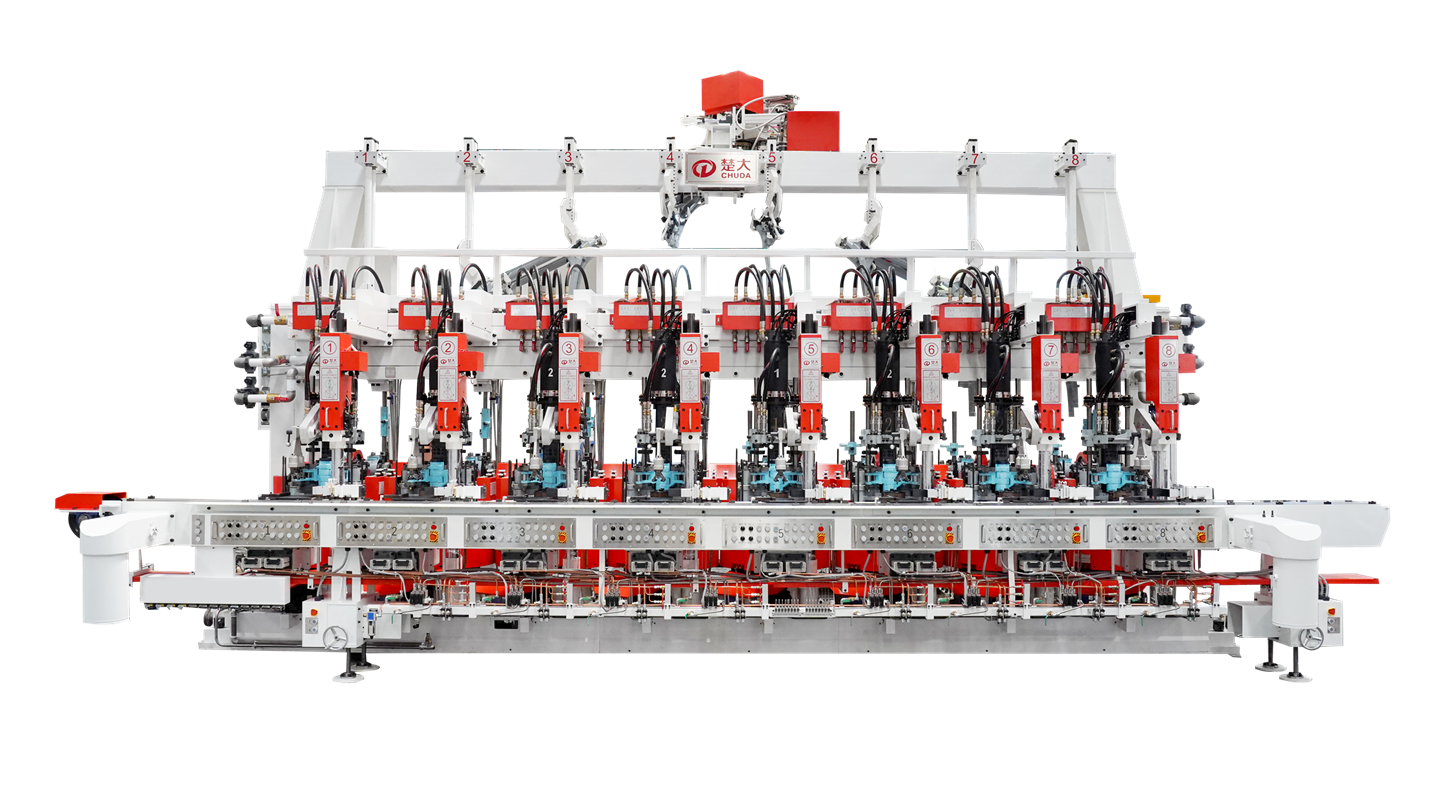

Máquina formadora rotativa H9S de Chuda Intelligent
El diseño modular multimolde de la máquina rotativa amplía su gama de productos y satisface las diversas necesidades de producción de los clientes de forma muy económica.
Proceso de producción paralelo multimolde rotativo
Tomando como referencia la máquina H9S de Chuda, cada unidad de moldeo dispone de dos moldes de soplado (molde 1 y molde 2) en el lado de soplado. El equipo integra dos conjuntos de soplado sincronizados, que giran al mismo ritmo que la plataforma giratoria y mantienen un soplado continuo durante la rotación.
Flujo de trabajo central:
- Alimentación precisa: Después de que las gotas de vidrio se preformen en los moldes iniciales en parisones, un mecanismo de volteo servo de alta precisión traslada las piezas a tiempo al molde de soplado 1 mientras se cierra.
- Rotación y soplado sincronizados: Al cerrarse el molde 1, la plataforma servo gira 180°, alejando el molde de la estación de carga. Al mismo tiempo, el cabezal de soplado 1 entra en funcionamiento, soplando de forma constante durante el giro para conformar el vidrio en la botella final.
- Funcionamiento alterno sin interrupciones: Cuando el molde 2 gira hasta la estación de carga para recibir la siguiente pieza, el cabezal de soplado 2 se activa simultáneamente. Ambos sistemas trabajan en ciclos alternos para una producción continua sin paradas.

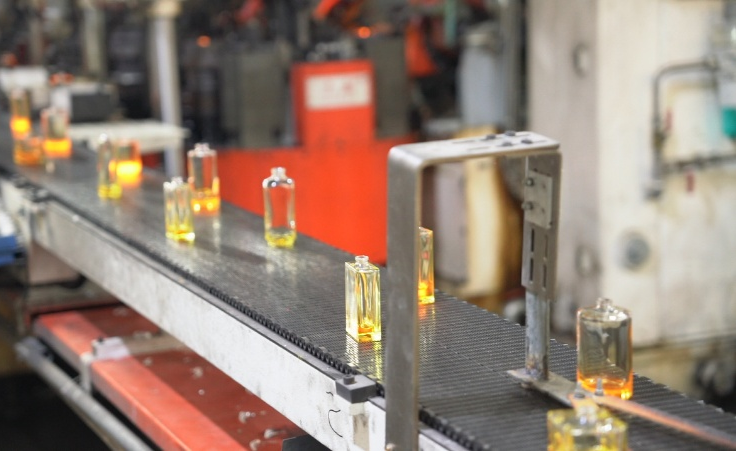

- Agarrado y transporte inteligente de botellas: En la estación de agarre, las botellas terminadas son sujetadas suavemente por pinzas servo y depositadas en placas de estancamiento para un enfriamiento uniforme, para luego ser trasladadas con precisión a la banda de malla mediante empujadores electrónicos.
Chuda Intelligent innova con una arquitectura de procesamiento paralelo. El sistema de soplado sincronizado multimolde conecta sin fisuras las etapas de conformado y soplado, garantizando ciclos productivos altamente eficientes.
Avances tecnológicos de la máquina formadora rotativa
Combina las ventajas de las máquinas rotativas tradicionales y las máquinas IS, incorporando nuevos procesos y tecnologías para crear una estructura técnica diferenciada.
- Diseño de unidades paralelas independientes: Cada unidad funciona sin interferencias mutuas, permitiendo aislar fallos y realizar mantenimiento rápido.
- Un molde inicial para varios moldes de soplado: Optimiza la distribución de tiempos entre preformado y soplado, admitiendo una amplia variedad de envases: botellas premium, envases de condimentos, botellas de vino, etc.
- Distribución servo de gotas: Accionada por motores servo y correas dentadas sincronizadas, la cuchara gira intermitentemente para repartir las gotas de vidrio a cada unidad ordenadamente.
- Volteo servo: Volteo servo de las parisones hacia los moldes de soplado; los parámetros de aceleración y deceleración son regulables para un manejo flexible y mejor integridad de la pieza preformada.
- Plataforma giratoria servo: El accionamiento servo garantiza posicionamiento repetitivo de alta precisión para los moldes, con ajuste digitalizado de todos los parámetros de movimiento.
- Agarrado servo de botellas: Brazos de agarre servo giran 180° para trasladar las botellas terminadas desde los moldes hasta las placas de enfriamiento frontal.
- Doble soplado sincronizado: Los cabezales de soplado giran al unísono con la plataforma y mantienen el soplado continuo. Respecto a las máquinas IS convencionales, amplían el tiempo de conformado por ciclo, eliminando defectos como cuellos torcidos, deformaciones, ovalidad o desviación vertical, y elevando el rendimiento de piezas válidas.
- Eficiencia energética y sostenibilidad: La estructura multimolde reduce el tiempo y consumo de aire de enfriamiento forzado. El sistema de entrada de aire inferior digitalizado para moldes iniciales y de soplado regula el caudal con exactitud para evitar desperdicios. Los actuadores servo sustituyen gran parte de los componentes neumáticos, disminuyendo el consumo de aire comprimido.
- Integración con alimentador servo de pesos variables: Emparejada con alimentadores servo regulables, la máquina permite la producción mixta de hasta 9 modelos distintos. Se adapta perfectamente a pedidos de lotes pequeños y medianos, potenciando notablemente la capacidad de fabricación flexible.

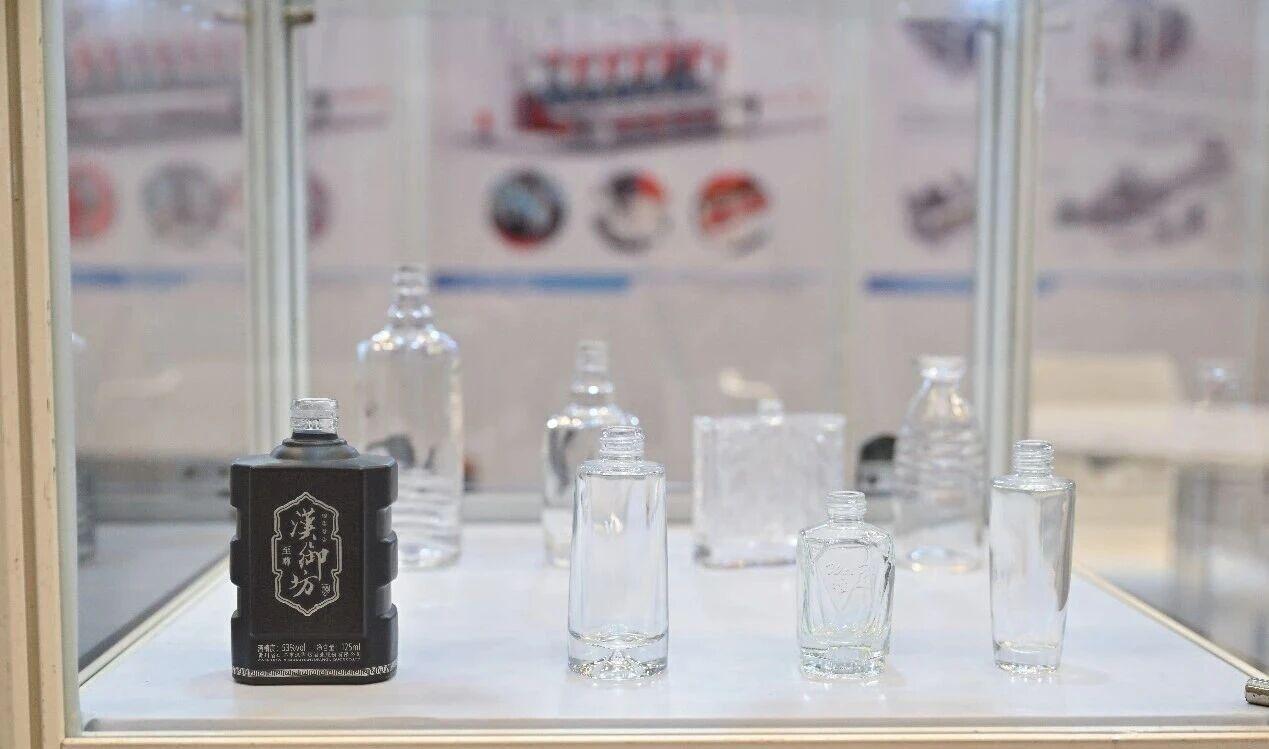

Gracias a sus características exclusivas, la máquina rotativa es ideal para envases premium, cosméticos, botellas de formas especiales y otros productos con altos requisitos de calidad, además de botellas ligeras de uso diario.
Producción flexible: fabricación de múltiples variedades como estándar
Ante el aumento de pedidos de lotes pequeños, la competitividad productiva no solo depende de la velocidad, sino también de la capacidad para cambiar de modelo rápidamente.
Las máquinas formadoras rotativas de Chuda Intelligent soportan cambios rápidos de molde y producción de múltiples formatos, reduciendo el tiempo de parada para ajustes y aumentando el aprovechamiento del equipo. Para clientes de bebidas, empaque farmacéutico y cosméticos que renuevan productos constantemente, esto significa responder más rápido al mercado y acortar los plazos de entrega de pedidos.
Referencias
Weng Jianzhong, experto sectorial de la Federación de Empaque de China y la Asociación Nacional del Vidrio Doméstico. Historia del desarrollo y perspectivas de innovación tecnológica futura de las máquinas formadoras rotativas de botellas.
